四軸模具雕刻機
一、產品介紹
二、機器細節

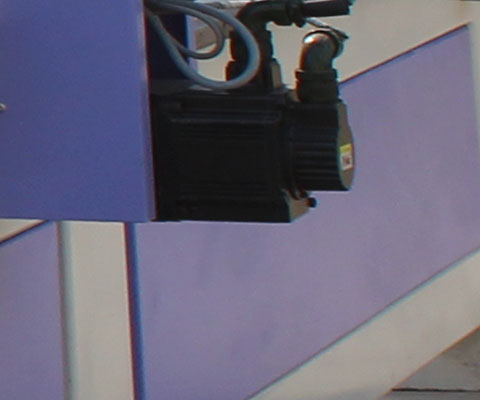

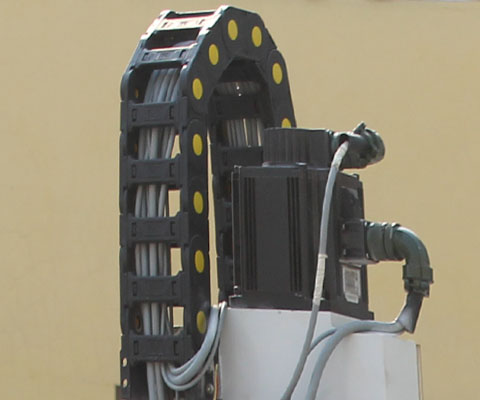

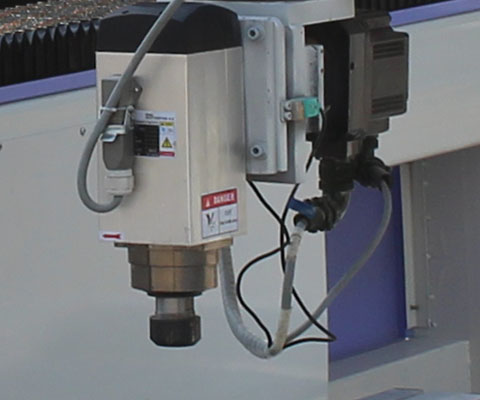

| 臺灣導軌 | 線纜 | 伺服驅動電機 | 進口主軸 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

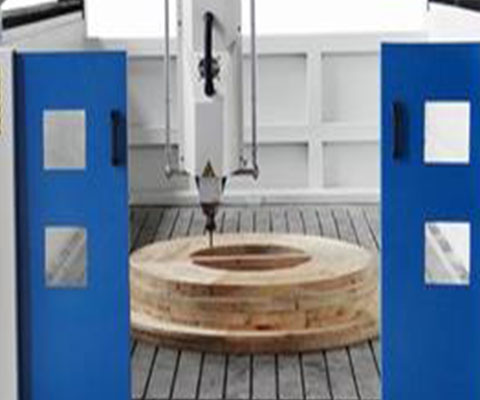

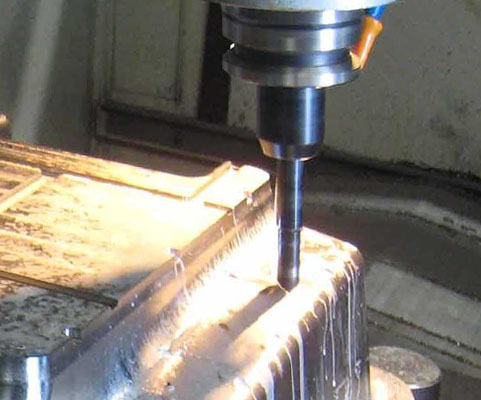

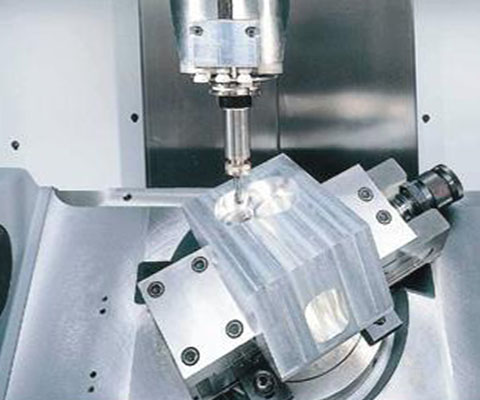

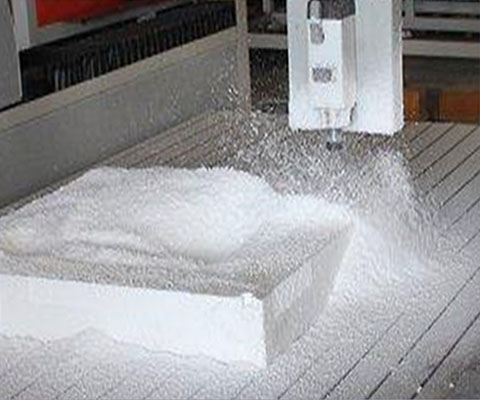

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 加工中心重型床身 | 工作臺面尺寸 | 1300mm*2500mm |
| 主軸電機 | 6KW 風冷主軸（可選配主軸） | 工作行程 | 1300mm*2500mm*500mm |
| 機柜 | 工控機柜 | 主軸轉速 | 1000~24000RPM |
| 控制系統 | 臺灣新代 | 運行速度 | X，Y軸45m/min Z軸20m/min |
| 驅動類型 | 日本安川伺服驅動 | 雕刻速度 | 15m/min |
| 導軌 | 臺灣25方軌 | 自動對刀 | Z-NANO |
| 齒條 | 2M斜齒 | 潤滑系統 | 自動注油LG11 |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽線纜 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 海普蒙特 9KW | 加工精度 | 0.05mm |
| 重量 | 2000KG | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，9KW （1pc） | 真空泵浦馬力 | 7.5 HP 5.5KW - 160m3/h （1pc） |
六、機器特性
◆ 結構穩定：整體厚壁鋼管焊接而成，箱式結構，穩定性高
◆ DSP手柄工業控制系統，四軸聯動控制，具有優良穩定的品質，良好的維護性，使用性，可控制完成圓柱體的3D加工以及四面體的旋轉四面加工，尤其是適合人體雕像以及歐式家具腿的三維立體加工、雕刻
◆ 大功率伺服系統驅動，動力強勁適合各種重型實木切割與雕刻
◆ 采用全進口絲桿和高精度直線導軌，精度高、移動速度快
◆ 軟件兼容性好：可兼容：type3/castmate/artcam/文泰/精雕多種設計軟件

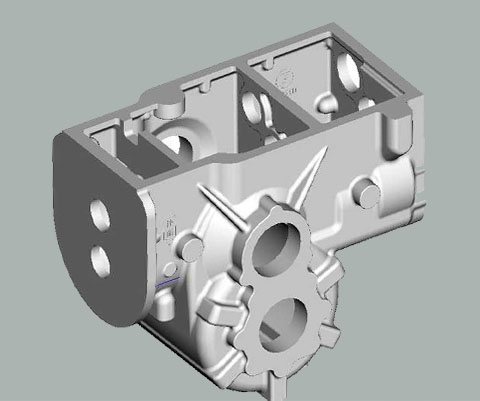

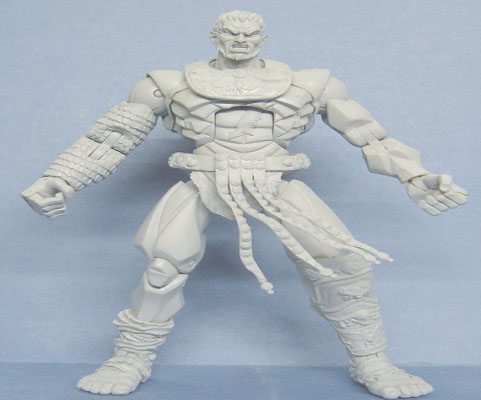

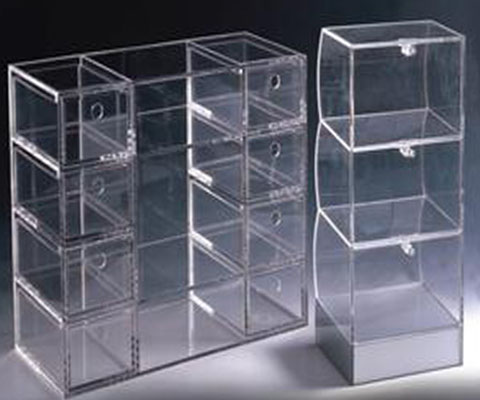

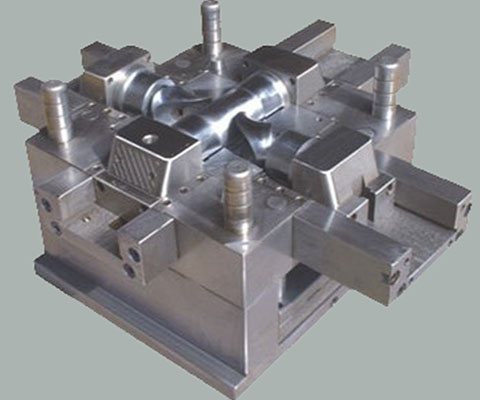

七、適用行業及加工樣品圖
◆ 有禮品業、廣告業、印章業、木器加工業、建筑業、藝術模型業、機械加工、工裝模具等等
◆ 適合材料也是非常廣泛，包括金屬、石材、PVC板、ABS板、亞克力、仿石材、橡皮、雙色板、鋁塑板等等各種材料
 |  |  |  |
