三維立體立式木工雕刻機
一、產品外觀
二、機器細節
| 數控控制面版 | 高柔屏蔽線纜 | 旋轉底座 | 定位器 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

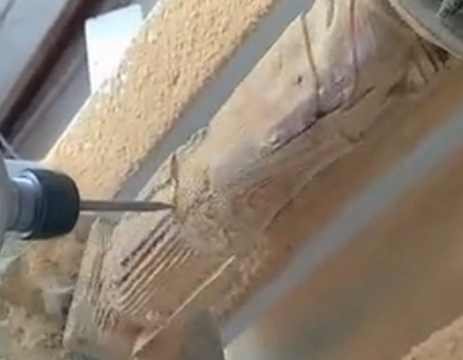

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 方形厚壁方管重型床身 | 空行速度 | 20m/min |
| 主軸電機 | 4.5KW | 可加工工件 | D1000*H2000mm |
| 機柜 | 工控機柜 | 主軸轉速 | 0~24000RPM |
| 控制系統 | 上海維宏 | 負重 | 800kg |
| 驅動類型 | 進口伺服驅動 | 雕刻速度 | 15m/min |
| 導軌 | 臺灣25方軌 | 減速機 | 行星式減速機 |
| 齒條 | 2M斜齒 | 潤滑系統 | 自動注油LG11 |
| 線纜 | 江蘇捷迅數控專用線纜 | 電源類型 | 交流電源 AC380±15%，50HZ |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 2300Kg | 重復定位精度 | 0.03mm |
六、機器特性
◆ 大功率伺服系統驅動，動力強勁適合各種重型實木切割玉雕刻。
◆ 軟件兼容性好：可兼容：type3/castmate/artcam/文泰/精雕多種設計軟件。
◆ 采用大功率、水冷電主軸，驅動系統采用日本安川伺服驅動器。
◆ 采用大功率、水冷電主軸，驅動系統采用日本安川伺服驅動器。
◆ 設備X、Y、Z三軸均采用臺灣自潤滑方形刮屑型直線導軌，承重冗余大，壽命長，對于高度CNC數控設備,方形直線導軌比圓軌壽命長3倍、精度高。
◆ DSP手柄工業控制系統，四軸聯動控制，具有優良穩定的品質，良好的維護性，使用性，可控制完成圓柱體的3D加工以及四面體的旋轉四面加工，尤其是適合人體雕像以及大型佛像的雕刻。，精度高，速度快、圓弧過渡圓滑運行穩定性。
◆ 結構穩定：整體厚壁鋼管焊接而成，經消除應力處理，長久不變形。
七、適用行業及加工效果圖
◆ 木工行業：大型盤龍柱、人物佛像、立體木模、各種立體像等。
◆ 石材行業：石獅、石頭佛像、觀音像、盤龍柱、蓮花座等。
 |  |  |  |
