45度切割鋸|石材雕刻機
一、產品介紹


二、機器細節

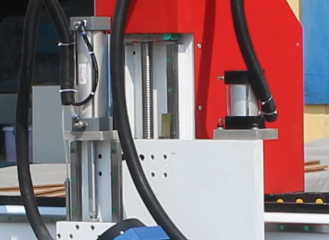

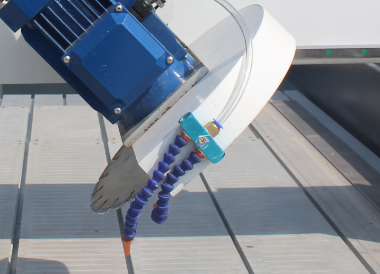

定位氣缸 | 45度切割鋸 | 水冷主軸 | 導軌 | |||
![]() | ![]() | ![]() | ![]() |
三、核心裝配
刀具自動補償系統 | 行星式減速機 | 進口主軸 | 精密齒條傳動 | |||
![]() | ![]() | ![]() | ![]() | |||
絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
![]() | ![]() | ![]() | ![]() |
四、加工細節
![]() | ![]() | ![]() | ![]() |
五、機器主要配置和性能參數(可定制)
配置參數 | 性能參數 | ||
床身結構 | 格特品牌,厚壁方管無縫焊接而成 | 工作臺面尺寸 | 1300mm*2500mm |
主軸電機 | 5.5KW水冷主軸 | 工作行程 | 1300mm*2500mm*350mm |
機柜 | 電腦機柜 | 主軸轉速 | 1000~24000RPM |
控制系統 | 嚴控 | 雕刻機速度 | 15m/min |
驅動類型 | 伺服驅動 | 傳動方式 | X、Y軸齒條傳動; Z軸采用德國進口滾珠絲杠傳動 |
導軌 | 臺灣20方軌 | 臺面類型 | T型槽臺面 |
齒條 | 1.25M斜尺 | 應用軟件 | type3, Artcut文泰雕刻2002/V8, Artcam444 |
線纜 | 數控專用高柔屏蔽線纜 | 電源類型 | AC 380V/50Hz |
變頻器 | 富凌 | 加工精度 | 0.05mm |
重量 | 1200KG | 重復定位精度 | 0.03mm |
標準配置 | |||
潛水泵 | 1個 | 刀具夾筒 | ER-32 12~13mm (4pcs) |
高頻主軸馬力 | 5HP,2.2KW (1pc) |
六、機器特性
◆ 采用進口直線方型導軌,雙排四列滑塊,承重力大,運行平穩,精度高,壽命長,下刀精確
◆ 機床雙水冷循環系統,更好的保護刀具。
◆ 整機采用鋼結構無縫焊接,剛性好不變形,工作臺面背襯鋼板,強度大剛性好。
◆ 恒功率主軸電機,切削力度大,效率高。
◆ 機頭可以進行45度角旋轉,進行倒角切割
◆ 在機器的左右兩側可根據需要安裝輔助平臺,大大加寬切割寬度,機頭可以上下調節高度。
◆ 可保存10個斷點,并有斷點續雕功能,停電再工作依然可行,有效降低廢品率。
◆ 維宏控制系統,三維動態顯示跟蹤自動對刀,三維模擬顯示功能。
◆ 中文圖形化操作界面,操作簡便直觀。
七、適用行業及加工樣品圖
◆ 理石、花崗巖、中國黑、青石、玉石、陶瓷、水晶、玻璃、塑料、化工合成板有機玻璃、PVC板、竹木、鋁塑板、金屬、塑料等材料進行線雕、2D雕刻、3D尖底雕刻、三維浮雕、切割、倒邊、鉆孔加工和切料。
◆ 廣泛應用于建筑、裝飾等行業,特別適用于建筑工程、石材加工、建材施工現場.WDL-QX-1000為石材、大理石、耐火磚、步道磚、盲道磚提供專業切割。
◆ 適用于石材、墓碑加工、茶盤、硯臺雕刻、廣告、裝飾裝璜、工藝品行業的切料等
![]() | ![]() | ![]() | ![]() |
