保麗龍泡沫雕刻機
一、產品介紹

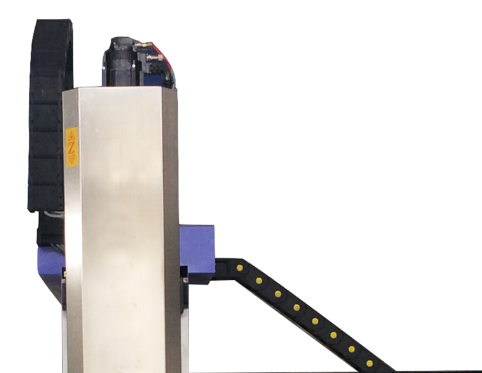

二、機器細節
| 龍門立柱和橫梁 | 主軸 | 高柔屏蔽線纜 | 控制機柜 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |
四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| GT-2040型 保麗龍泡沫雕刻機 | |||
| 配置參數 | 性能參數 | ||
| 床身結構 | 鋼結構雕刻機專用重型床身 | 工作臺面尺寸 | 2000mm*4000mm |
| 主軸電機 | 9KW意大利HSD | 工作行程 | 2000mm*4000mm*1000mm |
| 機柜 | 工控大機柜 | 主軸轉速 | 0~12000RPM |
| 控制系統 | 臺灣新代 | 運行速度 | 35m/min |
| 驅動類型 | 伺服驅動 | 雕刻速度 | 25m/min |
| 導軌 | 臺灣30方軌 | 臺面類型 | 鋁型材T型槽臺面 |
| 齒條 | 2M斜齒 | 刀柄直徑 | 3.175~12.7mm |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽線纜 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 3000KG | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 刨花刀軸 | ER-32 4pcs | 刀具爪夾 | ER-32 4pcs |
| 高頻主軸馬力 | 12Hp (9kw) | ||
| GT-2030型 保麗龍泡沫雕刻機 | |||
| 配置參數 | 性能參數 | ||
| 床身結構 | 鋼結構雕刻機專用重型床身 | 工作臺面尺寸 | 2200mm*3200mm |
| 主軸電機 | 9KW意大利HSD | 工作行程 | 2000mm*3000mm*1000mm |
| 機柜 | 工控大機柜 | 主軸轉速 | 1000~12000RPM |
| 控制系統 | 臺灣新代 | 運行速度 | 35m/min |
| 驅動類型 | 伺服驅動 | 雕刻速度 | 25m/min |
| 導軌 | 臺灣30方軌 | 應用軟件 | 文泰/Artcam/Type3 |
| 齒條 | 2M斜齒 | 刀柄直徑 | 3.175~12.7mm |
| 潤滑系統 | 數控專業自動注油 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 海普蒙特 11KW | 加工精度 | 0.05mm |
| 重量 | 2000KG | 重復定位精度 | 0.02mm |
| 標準配備 | |||
| 刨花刀具 | ER-32 4pcs | 刀具爪夾 | ER-32 12~13mm 4pcs |
| 高頻主軸馬力 | 12HP （9KW） 1pcs | ||
六、機器特性
◆ 格特保麗龍泡沫雕刻機整體厚壁全鋼結構設計，經焊接回火時去應力處理，鋼性強、轉動平穩，不變形，不抖動，運行平穩。
◆ 系統使用臺灣新代，運行穩定安全，代碼讀取速度快，而且有在線模擬、在線監控功能，隨時保證加工的高效安全。
◆ 采用臺灣高精度2M斜齒、零間隙方型加重滑動直線導軌，齒條系為高精密特殊工藝齒條，運行平穩、精度高；兼之Y軸采用雙邊驅動，速度快，效率高，承重力大，可以進行重切削。
◆ 主軸、線軌、及滾珠絲桿皆裝有防塵吹氣裝置，可避免泡沫灰進入絲桿、線軌、主軸內部，而造成損壞。線軌及絲桿裝有自動潤滑裝置，可有效排出泡沫灰渣，避免損壞。
◆ 控柜內置有自動恒溫空調系統，可有效散熱，適于長時間工作。
◆ 多元化控制可以分別控制加工速度、空走速度、落刀速度,大大提高了加工產品的質量及加工效率。
◆ 自動潤滑系統，減少維護量，機器使用壽命更長。

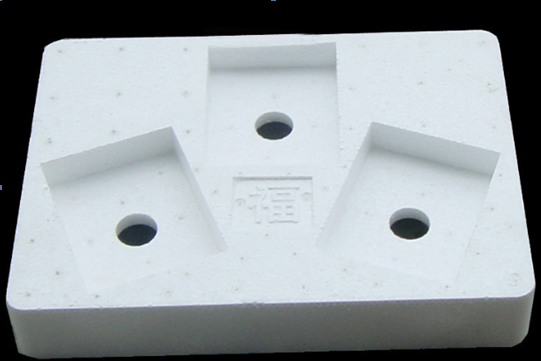

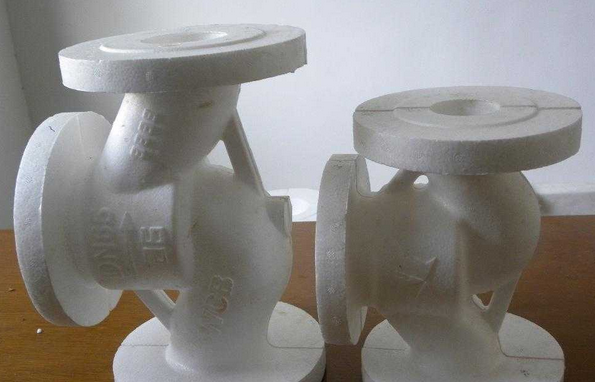

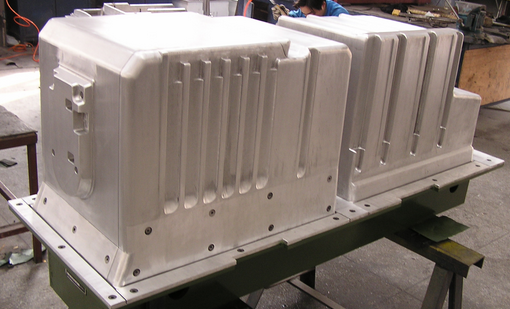

七、適用行業以及加工樣品圖
◆ 汽車沖壓模具的泡沫型加工，鑄造木模，汽車內飾，工程塑膠材料的加工。
◆ 可雕刻各種泡沫、消失模、汽車泡沫模具、游艇模具、大輪船木模、鑄造木模、汽車內飾、工程塑膠材料、航空木模、螺旋槳、火車木模等各種非金屬的加工。
 |  |  |  |
