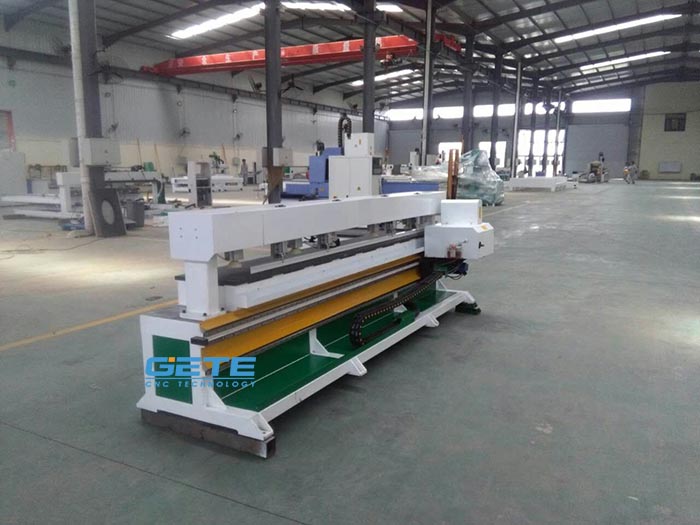

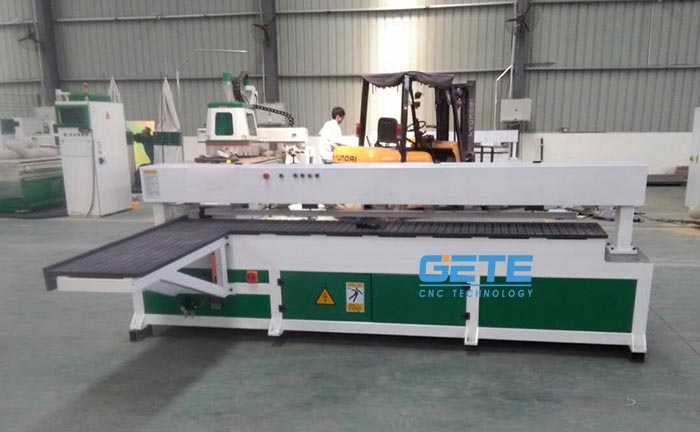

數控側孔機

數控側孔機介紹

        格特機械生產的數控水平單排鉆設備，主要是用來解決數控開槽，打垂直孔，開料設備的無法打側孔的問題。數控水平單排鉆通過掃碼進行打水平孔，打孔實現0誤差。板式家具開料設備應用越來越普及，而打水平孔的PTP數控排鉆加工中心確實被很多人叫好，只有很小一部分大廠才買這種設備。原因就是價位太高。國產的PTP數控排鉆加工中心至少也得30萬以上，進口機器都達到60多萬。很多客戶認為單純的打側孔花這么多錢不值得。從2015年開始，直立式和斜立式五面鉆在市面上出現，價位在20萬左右，雖然降低了一部分成本，但也沒有真正得到普及。傳統的排鉆針對不同尺寸的板子，得需要多次反復的調整排鉆的位置，如果找一個大的排鉆師傅，工資少說也得6000.而且傳統排鉆與機器自動化生產還是有距離，處于半自動化狀態。濟南格特機械針對行業特點開發了簡單實用的數控水平孔打孔機。該機器操作非常簡單，通過掃碼進行側孔位加工。無需專業的排鉆師傅，因此深受廣大板式家具廠的喜愛。讓不懂排鉆的人瞬間可以擁有打水平孔的高超技能，大幅度提高了生產效率，降低了人工成本

數控側孔機配置

驅動：臺灣進口伺服驅動

主軸：國內最好的3.5KW

導軌：臺灣進口25方軌

齒條：德國亨利安1.5M精密斜齒

系統：維宏85A數控智能系統

減速機：臺灣利明減速機

變頻器：海普蒙特3.7KW高頻變頻器

性能參數

有效加工尺寸：2440mm

Z軸行程：50

Y軸行程：2500mm

給進速率：6000mm/min

系統分辨率：±0.05mm

外形尺寸：2800mm*1800mm*1500mm

整機重量：1200kg

整機特性

◆整機床身采用8mm厚壁方軌無縫焊接而成

◆ 各主運動導軌均采用了進口直線導軌，阻力小，精度高

◆伺服驅動傳動力更強，運行更穩定

◆德國進口亨利安齒條，1.5M高精度，齒面高周波硬化處理齒條。長久耐用，永不變形

◆自動掃碼器，直接對接板式家具數控開槽，打孔，開料設備。

適用范圍

適合行業：定制板式家具生產中的木工打孔，木銷孔，木榫孔，側面孔，8mm孔。

適合材料：密度板，刨花板，生態板，PVC板，亞克力板等

現場加工演示效果
